- Bitte beachten Sie, dass Reparaturen an spannungsführenden Teilen grundsätzlich durch eine konzessionierte Elektrofachkraft durchzuführen sind.
- Das Gerät darf nur durch autorisierte Personen (z.B. Fachhandel, Servicestellen) geöffnet und repariert werden.
- Beachten Sie die Hinweise der Bedienungsanleitung des Produktes.
Bei nichtbeachten dieser Punkte erlischt die Garantie des Produktes, sowie sämtliche Haftungsansprüche gegen die Lister GmbH!

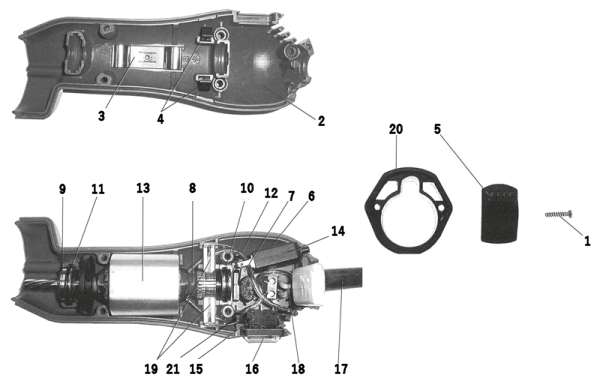

| Nr. |
Beschreibung |
ArtikelNr |
| 1 |
Schraube 4,0 x 20 |
9040002000042 |
| 2 |
Gehäuse-Oberteil (Farbe gelb) |
19-8001073 |
| 2 |
Gehäuse-Oberteil (Farbe rot) |
19-8001027 |
| 2 |
Gehäuse-Oberteil (Farbe pink) |
19-8001072 |
| 2 |
Gehäuse-Oberteil (Farbe grün) |
19-8001023 |
| 3 |
Blattfeder |
19-0300029 |
| 4 |
Feder für Kohlehalter (Bedarf 2 Stück) |
19-0300030 |
| 5 |
Luftfilter schwarz |
19-8001044 |
| 6 |
Gehäuse-Unterteil (Farbe gelb) |
19-8001015 |
| 6 |
Gehäuse-Unterteil (Farbe rot) |
19-8001007 |
| 6 |
Gehäuse-Unterteil (Farbe pink) |
19-80010171 |
| 6 |
Gehäuse-Unterteil (Farbe grün) |
19-8001017 |
| 7 |
Platine mit HF Drossel und Kohlehalter |
19-8001033 |
| 8 |
Rotor komplett mit Nr. 9, 10 |
19-8001040 |
| 9 |
Kugellager 608 2Z (Ritzelseite) |
19-0300003 |
| 10 |
Kugellager 626 2Z (Kollektorseite) |
19-3007307 |
| 11 |
O-Ring für Lager 608 2Z |
19-0300024 |
| 12 |
O-Ring für Lager 626 2Z |
19-3007305 |
| 13 |
Permanent-Magnetfeld |
19-8001038 |
| 14 |
Motorschutzschalter (bis Herstelldatum: Jan. 2016) |
19-0350410 |
| 15 |
Wippschalter |
19-8001034 |
| 16 |
Wippschalterkappe |
19-8001036 |
| 17 |
Kabeltülle |
59-0020213 |
| 18 |
Netzkabel mit Stecker |
19-8001046 |
| 19 |
Kohlebürsten mit Feder (2 Stück im Beutel) |
19-0200350 |
| 20 |
Zwischenstück |
19-8001828 |
| 21 |
HF-Drossel (bis Herstelldatum: Jan. 2016) |
19-7002080 |
