- Bitte beachten Sie, dass Reparaturen an spannungsführenden Teilen grundsätzlich durch eine konzessionierte Elektrofachkraft durchzuführen sind.
- Das Gerät darf nur durch autorisierte Personen (z.B. Fachhandel, Servicestellen) geöffnet und repariert werden.
- Beachten Sie die Hinweise der Bedienungsanleitung des Produktes.
Bei nichtbeachten dieser Punkte erlischt die Garantie des Produktes, sowie sämtliche Haftungsansprüche gegen die Lister GmbH!

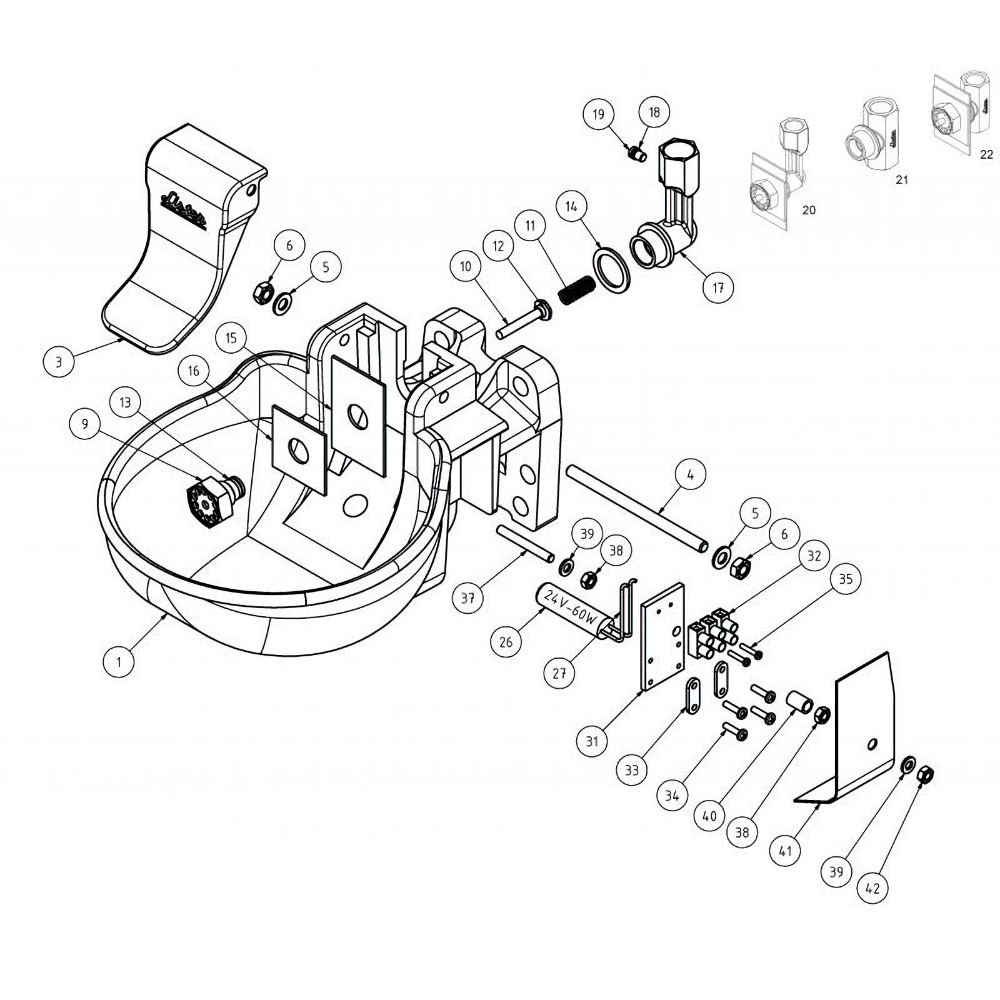

| Nr. |
Beschreibung |
Artikel-Nr.: |
| 1 |
Tränkeschale SB 88 H, grau |
09-1095310 |
| 3 |
Druckzunge Niro |
09-1094007 |
| 4 |
Achse 8 x 130 |
09-1094003 |
| 5 |
U-Scheibe M8 |
9084000007061 |
| 6 |
Mutter M8 |
9008000034061 |
| 9 |
Spritzschutz komplett mit O-Ring |
09-1095118 |
| 10 |
Ventilstift mit O-Ring 4 x 2,5 |
09-1095114 |
| 11 |
Druckfeder |
09-1094108 |
| 12 |
O-Ring 4 x 2,5 |
09-1095112 |
| 13 |
O-Ring 10 x 2,5 |
09-1095110 |
| 14 |
Dichtring 33 x 3 |
09-1095106 |
| 15 |
Wärmeleitblech, groß, Ms. |
09-1094105 |
| 16 |
Wärmeleitblech, klein, Ms. |
09-1094106 |
| 17 |
Rohrbogen |
09-1095101 |
| 18 |
O-Ring 5 x 1,75 |
09-1095111 |
| 19 |
Stellschraube mit O-Ring |
09-1095116 |
| 20 |
Ventil SB 88 H komplett |
09-1095302 |
| 21 |
T-Ventil ZPS (kompatibel zu SB 88 H) |
09-1094102 |
| 22 |
Ventil SB 88 H ZPS komplett |
09-1095301 |
| 26 |
Heizpatrone 60 Watt |
19-0500026 |
| 27 |
Silicon-Isol.-Schl. |
19-0500027 |
| 31 |
Montageplatte |
19-0500031 |
| 32 |
Lüsterklemme 2,5, 3-polig |
19-0500032 |
| 33 |
Zugentlastung.Schelle, 2 St. pro Gerät |
19-0500033 |
| 34 |
Linsenschr. M 4 x 16, 4 St. pro Gerät |
9004001665022 |
| 35 |
Linsenschr. M 3 x 16, 2 St. pro Gerät |
9003001665022 |
| 37 |
Gewindebolzen |
19-0500038 |
| 38 |
Mutter M 6, 2 St. pro Gerät |
9006000034081 |
| 39 |
U.-Scheibe 6,4 Ø, (2 St. pro Gerät) |
09-1095020 |
| 40 |
Abstandshülse |
19-0500040 |
| 41 |
Abdeckblech |
19-0500041 |
| 42 |
Stoppmutter M 6 |
9006000047081 |
