- Bitte beachten Sie, dass Reparaturen an spannungsführenden Teilen grundsätzlich durch eine konzessionierte Elektrofachkraft durchzuführen sind.
- Das Gerät darf nur durch autorisierte Personen (z.B. Fachhandel, Servicestellen) geöffnet und repariert werden.
- Beachten Sie die Hinweise der Bedienungsanleitung des Produktes.
Bei nichtbeachten dieser Punkte erlischt die Garantie des Produktes, sowie sämtliche Haftungsansprüche gegen die Lister GmbH!

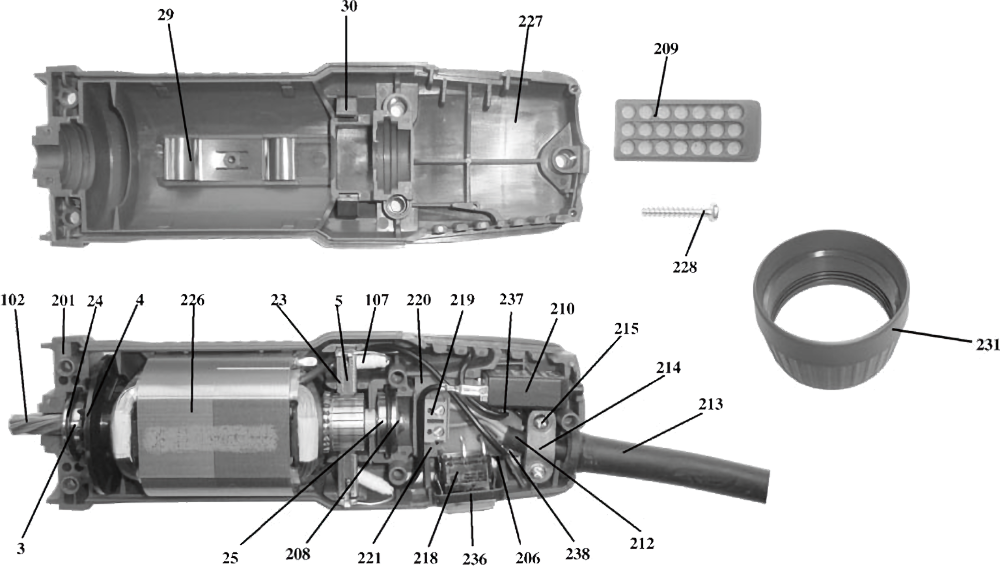

| Nr. |
Beschreibung |
ArtikelNr |
| 201 |
Gehäuse-Unterteil, petrol (für Wippschalter) |
19-0350820 |
| 201 |
Gehäuse Unterteil, petrol (für Schiebeschalter) |
19-0350201 |
| 102 |
Rotor kpl. mit Nr. 3, 4, 24, 25 |
19-0332102 |
| 3 |
Kugellager 608 2Z (Ritzelseite) |
19-0300003 |
| 4 |
Lüfter |
19-0300102 |
| 5 |
Kohlebürstenset mit Feder (2 Stück im Beutel) |
19-0200350 |
| 206 |
Funkschutzkondensator |
19-0350206 |
| 107 |
UKW-Drossel |
19-0350207 |
| 208 |
Sicherungsring 7 x 0,8 für Nr. 25 |
19-0300133 |
| 209 |
Luftfilter, petrol |
19-0350209 |
| 210 |
Motorschutzschalter 1,2 A |
19-0350310 |
| 212 |
Netzkabel mit Stecker |
19-0350216 |
| 213 |
Kabeltülle |
59-0020213 |
| 214 |
Zugentlastungsschelle für Kabel |
19-0500033 |
| 215 |
Schraube 3,5 x 16 |
9035001600042 |
| 218 |
Wippschalter |
19-8001034 |
| 218 |
Schiebeschalter Umbauset |
19-0350320 |
| 219 |
Klemmleiste 2-polig |
19-0350219 |
| 220 |
Platine, unbestückt |
19-0350800 |
| 221 |
Platine 1,2 A mit Nr. 206, 210, 218, 219, 220, 236, 237, 238
(für Wippschalter) |
19-0350802 |
| 221 |
Platine 1,2 A mit Nr. 206, 210, 218, 219, 220, 236, 237, 238
(für Schiebeschalter) |
19-0350321 |
| 23 |
Kohlehalter (Bedarf 2 Stück) |
19-0300023 |
| 24 |
O-Ring 21,5 x 2 (Bedarf 2 Stück) |
19-0300024 |
| 25 |
Kugellager 627 2Z (Kollektorseite) |
19-0300025 |
| 226 |
Stator |
19-0350226 |
| 227 |
Gehäuse-Oberteil, petrol (für Wippschalter) |
19-0350840 |
| 227 |
Gehäuse-Oberteil, petrol (für Schiebeschalter) |
19-0350227 |
| 228 |
Schraube 4 x 25 |
9040002500042 |
| 29 |
Blattfeder |
19-0300029 |
| 30 |
Feder für Kohlehalter (Bedarf 2 Stück) |
19-0300030 |
| 231 |
Überwurfmutter, petrol |
19-0300231 |
| 236 |
Schalterkappe |
19-8001036 |
| ohne Abb. |
Flachstecker 2,8 x 0,8 |
19-0350237 |
| ohne Abb. |
Kontaktstift rund 1,3 |
19-0350238 |
| ohne Abb. |
Koffer grün |
190385 |
| ohne Abb. |
Koffereinlage anthrazit |
190400 |
