Ersatzteile Mod. 41 A
Ersatzteile für Mod. 41 A und Mod. 41 A-SIBIRIA die beiden baugleichen Tränken unterscheiden sich nur durch unterschiedliche Heizspiralen.
| Bild | Art.-Nr.: | Beschreibung |
.png) |
102.0419 | Oberteil mit Düsen |
.png) |
102.1078 | Gummidichtung konisch |
.png) |
102.0426 | Lagerbuchse Kunststoff |
.png) |
102.0498 | Schraube M8 MS |
 |

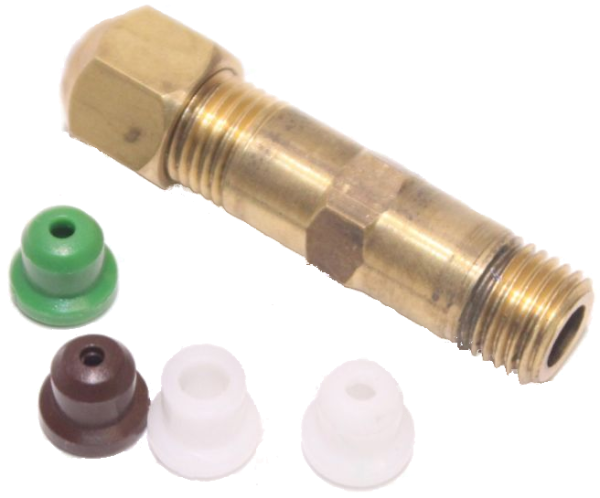

102.0046 | Düsenhalter komplett mit 5 versch. Düsen |
.png) |
102.0499 | Überwurfmutter |
.png) |
102.0048 | Düsendichtung |
 |
102.0490 | Abdeckung |
 |
102.1512 | Achsenset für Zunge |
 |
102.1398 | Formscheibe aus Messing |
 |
102.0613 | Splint |
 |
102.0491 | Betätigungsklappe (Druckzunge) |
 |
102.0441 | Halter für Heizspirale |
 |
102.0402 | Heizspirale 24 V / 80 W |
 |
102.0442 | Heizspirale 24 V / 180 W - SIBIRIA |
 |
102.0406 | Gummidichtug Ø 8mm |
.png) |
102.1046 | Kugelstück MS komplett |
 |
102.1076 | Kugelstück |
 |
102.0956 | Scheibe Edelstahl |
 |
102.0547 | 6kt. Mutter 1/2" MS |
 |
102.0418 | Unterteil |
 |
102.0973 | 6kt. Schraube M10 x 35 mm verzinkt |
 |
102.0440 | 6kt. Mutter M10 selbstsichernd Messing |
 |
102.0417 | Scheibe A10,5 (M10) A2 |
 |
102.0411 | O-Ring 9 x 3 mm |
 |
102.0403 | 6kt. Schraube M10 x 30 mm A2 |
 |
102.0040 | Kolbenghäuse komplett |
 |
102.0496 | Knebelgriff mit Mutter |
 |
102.0049 | Kolbengehäuse |
 |
102.0494 | Feder |
 |
102.0492 | Kolben mit Dichtung |
 |
102.0493 | Dichtung |
